導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。

輸入反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=Vc×T/2 其中Vc為光速。

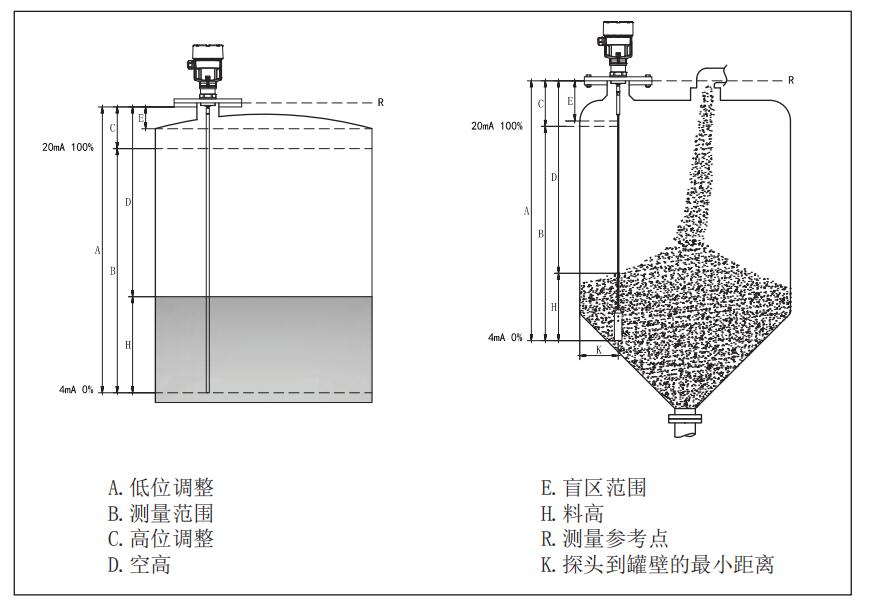

因空罐的距離E已知，則物位H為： H=A-D

通過輸入空罐高度A(=零點)，滿罐高度C(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境， 對應于(4~20)mA輸出。
